GA42H單杠桿安全閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們為您提供全套工程閥門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
用途特點
GA42H型安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。
主要零部件材料
| NO. | 零件名稱 | C型 材料 |
| 1 | 閥體 | 碳鋼 |
| 2 | 導向套 | 不銹鋼 |
| 3 | 閥瓣 | 2Cr13 |
| 4 | 閥桿 | 2Cr13 |
| 5 | 杠桿 | 碳鋼 |
| 6 | 重錘 | 鑄鐵 |
外形尺寸和連接尺寸（mm）
| 型號 | 公稱通徑DN(mm) | 尺寸 (mm) | |||||||||||||||||||
| do-z | D | D1 | D2 | D6 | f | f1 | b | z-d | L | H | 出口法蘭式 | 出口承插式 | |||||||||
| DN’ | D2’ | n-M’ | D1’ | D’ | d1 | K2 | K3 | D3 | |||||||||||||
| GA42H6 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 16 | 48 | 840 | 412 | 125 | 175 | 86 | 120 | 235 | 120 | 145 | 162 | 190 |
| GA42H-25 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 20 | 48 | 840 | 412 | 125 | 175 | 86 | 120 | 235 | 120 | 145 | 162 | 190 |
| GA42H-40 | 50 | 40×1 | 165 | 125 | 100 | 88 | 3 | 4 | 20 | 48 | 840 | 412 | 125 | 175 | 86 | 120 | 235 | 120 | 145 | 162 | 190 |
| GA42H-64 | 50 | 40×1 | 175 | 135 | 105 | 88 | 3 | 4 | 26 | 4-23 | 840 | 420 | 125 | 175 | 86 | 120 | 235 | 120 | 145 | 162 | 190 |
| GA42H00 | 50 | 40×1 | 195 | 145 | 112 | 88 | 3 | 4 | 28 | 4-25 | 840 | 420 | 125 | 175 | 86 | 120 | 235 | 120 | 145 | 162 | 190 |

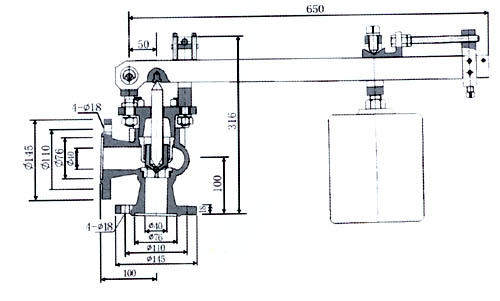

產品結構
